Perforadora Hélice Continua P50/20

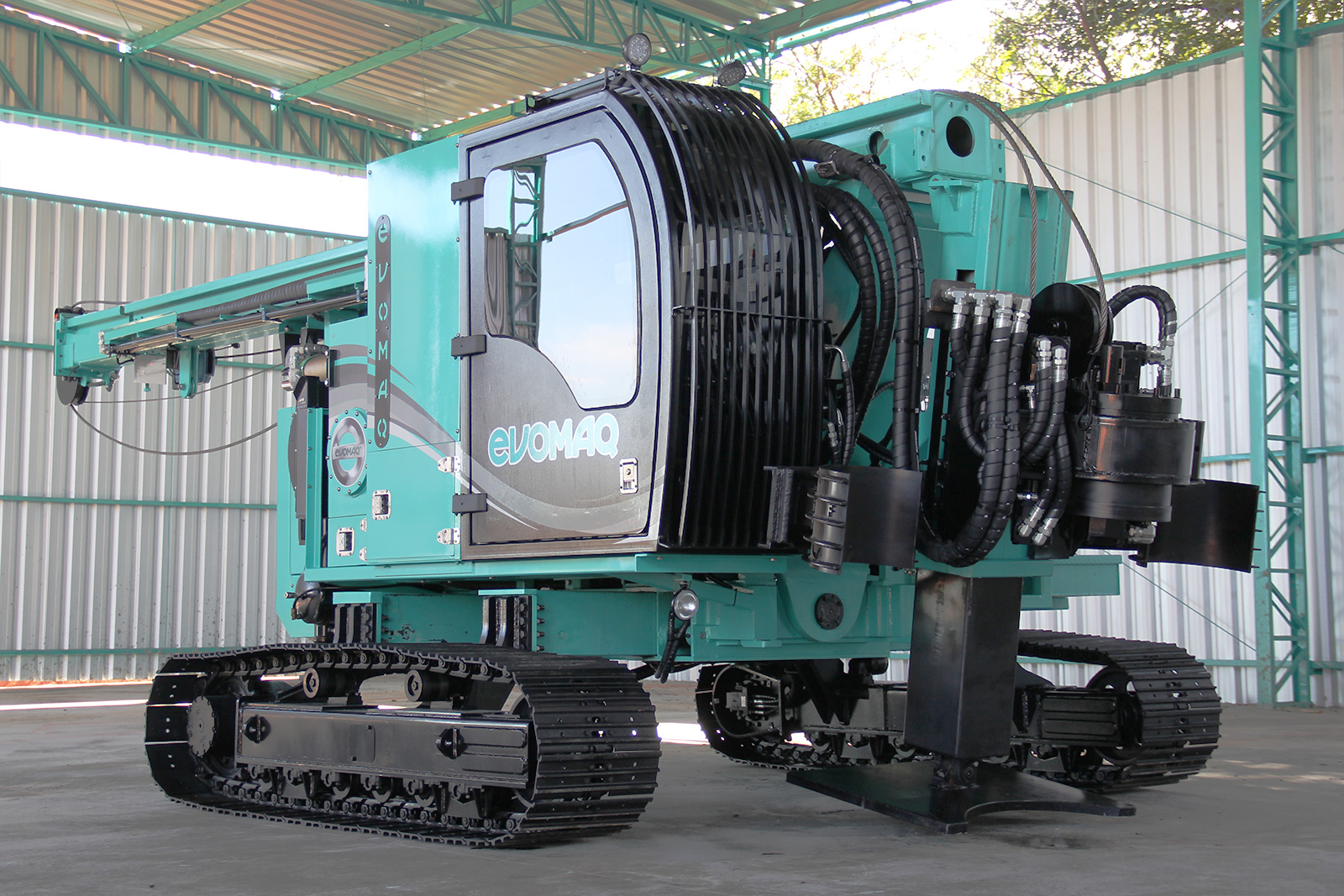

La perforadora EVOMAQ® P50/20 equilibra agilidad y productividad con recursos tecnológicos fáciles de usar. Su pequeño tamaño facilita el transporte y reduce el costo total de movilización. Con bajo nivel de ruido y vibración, consigue operar próximo a edificaciones en el sitio de obras. Con opcionales de fuerza de extracción, es un equipamiento productivo que ofrece bajo costo de manutención.
La perforadora de pilote hélice continua P50/20 es una excelente inversión en la construcción civil*.
*En Uruguay, puede ser llamada de "Obra Civil"

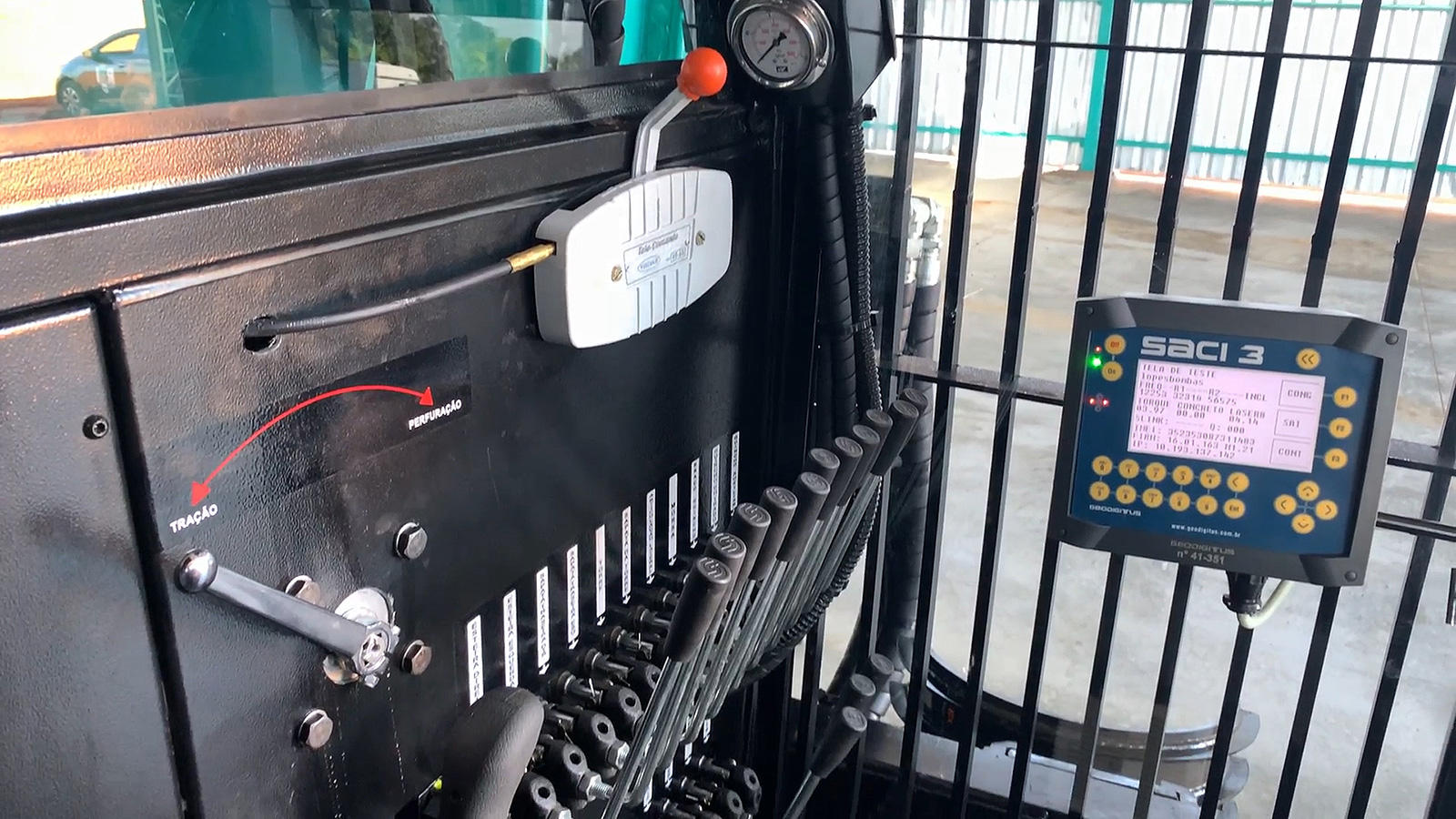

La Hélice Continua EVOMAQ® cuenta con una computadora de seguimiento de alta tecnología que genera datos precisos y en tiempo real de la perforación y del hormigonado, por medio de gráficos detallados proporcionando confiabilidad para el cliente.
El modelo P50/20 de EVOMAQ® viene equipado con un potente motor MWM de 6 cilindros turbo, diseñado para proporcionar fuerza y rendimiento.
La oruga de la Hélice Continua EVOMAQ® fue diseñada para terrenos complejos y con barro, facilitando su movilidad en la obra.

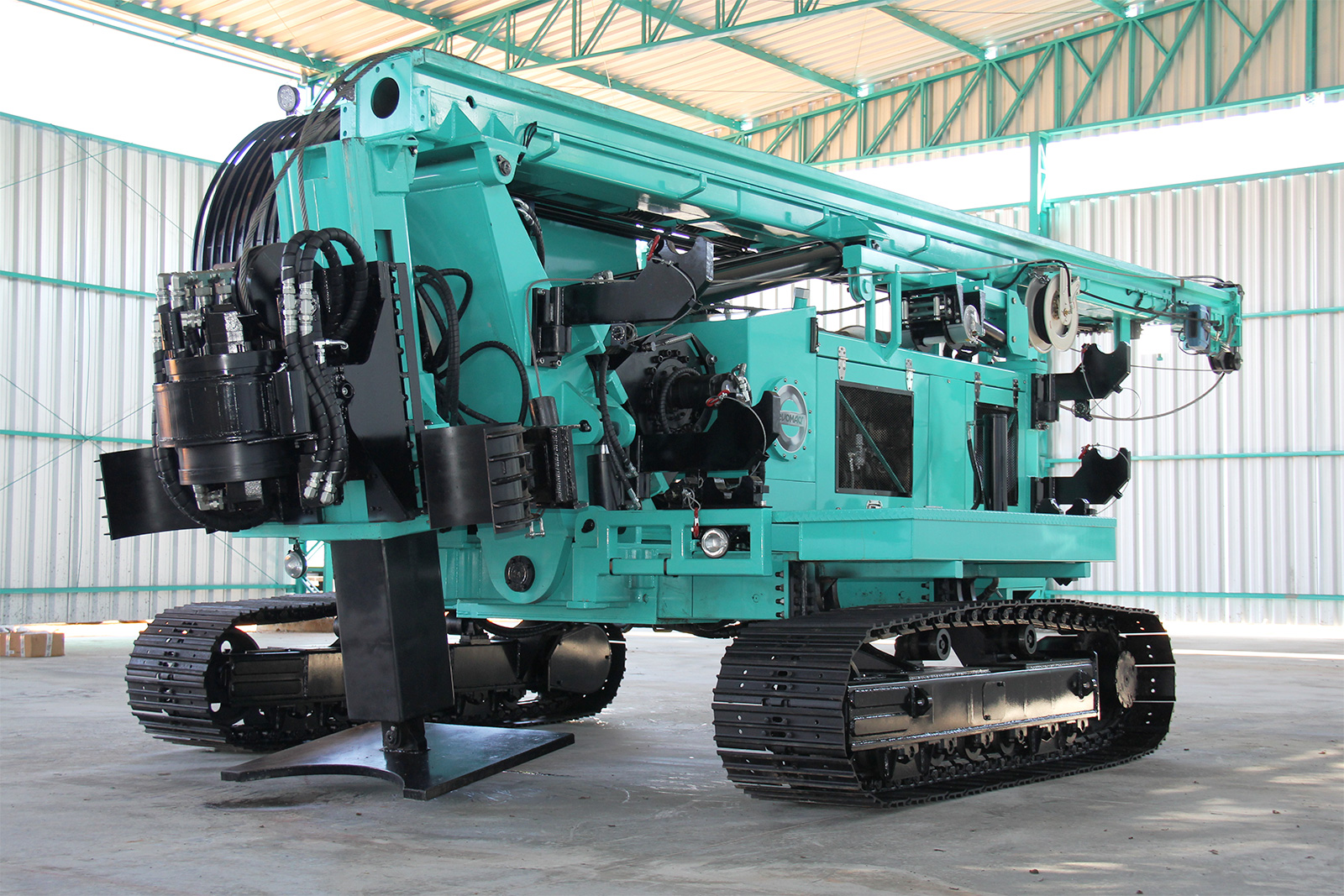

El diseño exclusivo del cabezal de perforación de la Hélice Continua de EVOMAQ® proporciona alto torque y permite perforaciones junto a paredes y construcciones ya existentes.

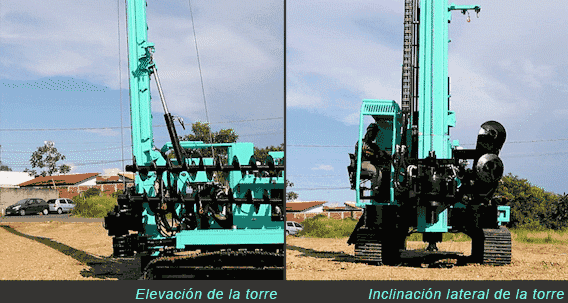

Además de mayor agilidad, los ajustes hidráulicos de la torre son fundamentales para el desplazamiento seguro de la perforadora EVOMAQ en la obra.
Cuando está en movimiento, la torre puede ser inclinada para los lados y para detrás, manteniendo en centro de gravedad y proporcionando aun más seguridad para la operación.
Estos ajustes también ayudan en la perforación, ya que pueden realizarse para mantener la torre y, en consecuencia, el trado en vertical.
Para dar mayor estabilidad y seguridad en el momento de la ejecución del pilote, el soporte de la torre posee grandes dimensiones, lo que garantiza mayor estabilidad de la máquina y precisión en el momento de sacar la hélice.
Equipada con soportes hidráulicos, la P50/20 Hélice Contínua EVOMAQ® mantiene el equipamiento nivelado y el pilote en el puntal, posibilitando mayor calidad y seguridad en la ejecución de los pilotes.
Para mantener el alineamiento del trado en el momento de la perforación, la Hélice Continua EVOMAQ® cuenta con un sistema de morsa hidráulica única para todos los diámetros, facilitando y garantizando mayor seguridad para los ayudantes involucrados en la operación.
Un sistema robusto y reforzado de estante con trinquetes y cierres con cable de acero, que garantiza mayor seguridad en el transporte en el montaje y en el manejo.

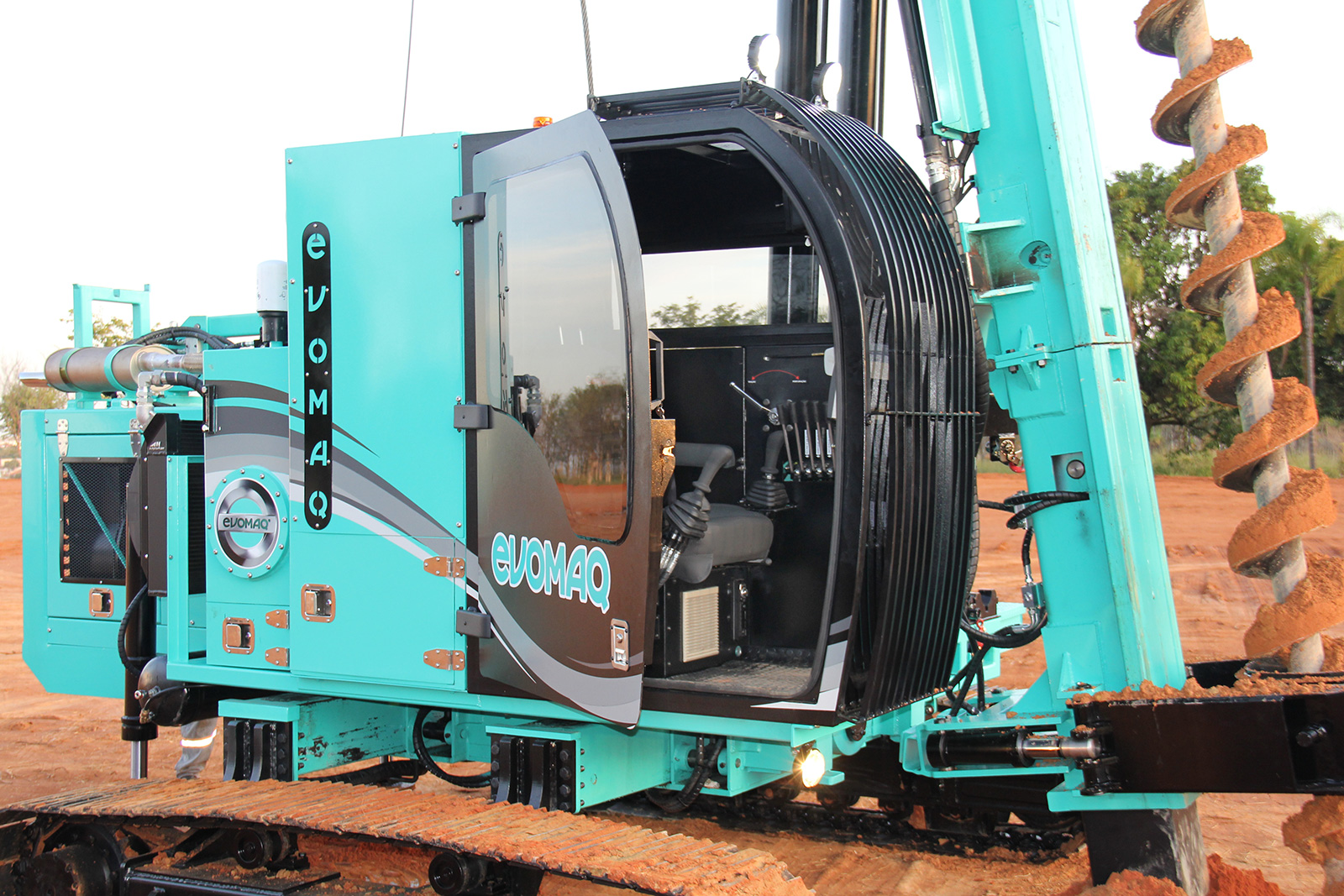

EVOMAQ® desarrolló su propia cabina, especialmente diseñada para hélice continua. Con ello, ofrece a sus clientes un proyecto final con más confort y seguridad en el uso de la perforadora. Esta armonía privilegia la estética y agrega aún más valor a sus equipos.
El aire acondicionado en la cabina es un ítem de serie de EVOMAQ.

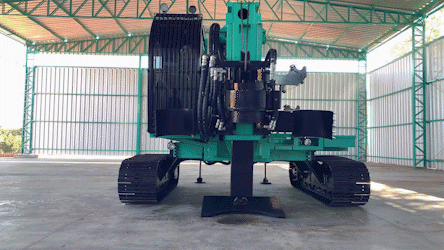

Para alcanzar la capacidad de 20 metros de perforación de nuestros equipamientos, proyectamos orugas mayores, más resistentes y principalmente más estables, proporcionando mayor seguridad en las operaciones dentro del sitio de obras. Instalamos también un dispositivo hidráulico que amplía las orugas hasta 1 metro, transmitiendo aún más estabilidad en las maniobras y ejecución.
Otro diferencial de la 50/20 es su potente cabrestante principal, ¡que proporciona al equipamiento 32.000 kgf de fuerza de extracción!
| Especificación | Perforadora P50/17 | Perforadora P50/20 | Perforadora E50/20 |
|---|---|---|---|
| Diámetro mínimo de perforación | 250 mm | 250 mm | 250 mm |
| Diámetro máximo de perforación | 500 mm | 500 mm | 500 mm |
| Profundidad máxima de perforación | 17 m (11 + 6) | 20 m (14 + 6) | 20 m (14 + 6) |
| Torque máximo | 5.000 kgf.m | 5.000 kgf.m | 5.000 kgf.m |
| Rotación del Trado | 32 RPM | 32 RPM | 36 RPM |
| Fuerza de extracción | 32.000 kgf | 32.000 kgf | 32.000 kgf |
| Potencia del motor | 215 hp | 215 hp |
 * |
| Peso de transporte | 13.470 kg | 16.000 kg |
* |
| Largo total de la oruga | 3.500 mm | 3.740 mm | 3.760 mm |
| Ancho de la zapata de la oruga | 500 mm | 600 mm | 600 mm |
| Velocidad de traslado | 2 km/h | 2 km/h | 4 km/h |
| Longitud (Trabajo) | 5.550 mm | 5.550 mm | 5.875 mm |
| Longitud (Traslado) | 7.079 mm | 9.090 mm | 9.377 mm |
| Ancho total del equipamiento (operacional) | 2.370 mm | 3.747 mm | 2.690 mm |
| Ancho total del equipamiento (traslado) | 2.370 mm | 2.547 mm | 2.690 mm |
| Altura (Trabajo) | 19.423 mm | 22.559 mm | 23.192 mm |
| Altura (Traslado) | 2.714 mm | 2.843 mm | 2.990 mm |
* En este modelo de equipo el cliente puede elegir la marca de chasis de su preferencia, como Caterpillar, Volvo, John Deere o XCMG. Para otros fabricantes de chasis, se debe verificar la disponibilidad con el sector de ingeniería.
